Usage:

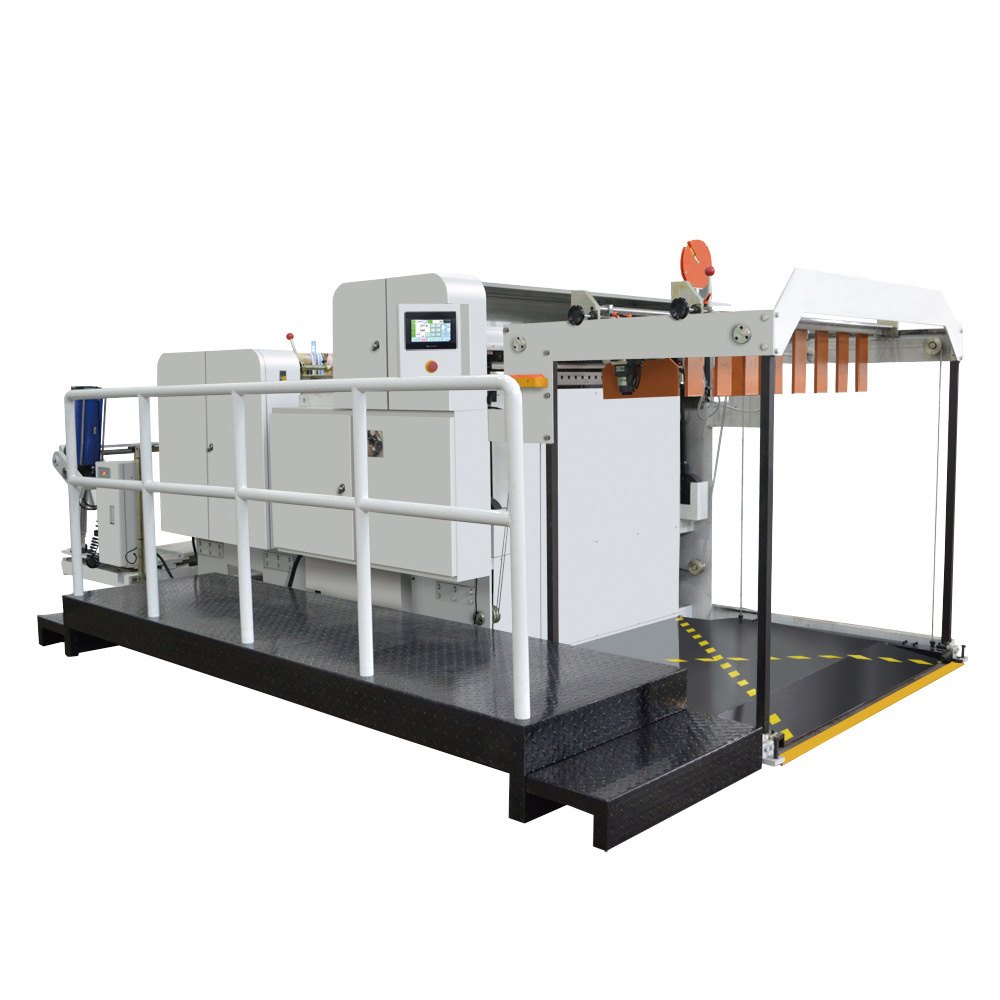

This machine is specialist for horizontal and vertical cutting paper rolling materials to small sheet.

Performance and Characteristics

1)Adopts pneumatic automatic materials loading system with much easy operation  and convenience.

2)Adopts down-up recurrent cutting with orderly finished products and without water caltrop;meantime,it can be

used for horizontal cuttingand vertical cutting at one time

3)It adopts servo motor for controlling constant-length cutting.

4)It adopts PLC control, contact screen operation.

5It adopts pneumatic, displacement sensor for controlling transmission system, with photoelectric, gas together, it has the

function of easy operation, high precision, good  stability, low noise.

6)This machine has the function of the frequency converter timin device, automatic counting, stop working by alarm ,

magneticpowder tension control, can be vertically, adopt blower fan to get rid of waste.

7)It has the functions of high-precision of cuttinghigh speed,etc. pneumatic structure combined with computer control

be adopted for transmission section ,making it become much more steady operation.

8)It has the function of automatic stacking which is in order . Photoelectric auto tracing subtense system.

Main Technical Specification

Model	HQ-1100B	HQ-1400B
Max. Unwind diameter	1400mm	1400mm
Paper thickness	40-500g	40-500g
Effective cut width	1100mm	1400mm
Cut length	20-1200mm	20-1200mm
Cut speed	10-150times/min	10-150times/min
Cutting precision	±0.2mm	±0.2mm
Power condition	380V, 50HZ or according to customer request
Total power	8.5kw	9.5kw
Weight	3500kg	4200kg
Dimension	4000×1900×1500mm	4200×2200×1500mm
Main function	1.1 roll material loading; 2.Round cutter for slitter; 3.EPC and photo-sensor.
